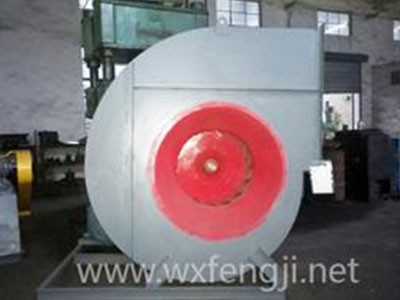

一、   用途

4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的、对人体无无害的、对铜材无腐蚀性的气体。B4-72型 风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80℃。

B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。该风机结构基本与4-72型相同，NO2.8～6A采用B35型带法兰盘与底脚的电动机, NO6～12C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B3。

F4-72型风机采用不锈钢材质用于输送腐蚀性气体，其性能与地基尺寸同于4-72型。

二、型式

从电动机一侧正视，叶轮顺时针旋转，称为右旋转风机，以“右”时表示；叶轮逆时针旋转，称为左旋风机，以“左”表示。

风机的出口位置，以机壳的出风口角度表示。4-72型风机NO2.8～6出厂时均做成1种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。NO2.8出风口位置调整范围0°～225°，间隔是45°，NO3.2～6出风口位置调整范围0°～225°,间隔是22.5°, NO8～12出风口位置调整范围0°～225°,间隔是45°, NO16、20出风口位置制成固定的三种：0°，90°，180°，不能调整，订货时需注明。

风机的传动方式有A、B、C、D四种。

4-72型风机中，NO2.8-6采用A式传动, NO8～12采用C、D式传动，NO16～20采用B式传动。

三、结构特点

4-72型风机中NO2.8～6主要由叶轮、机壳、进风口等部分配直联电动机，而组成。NO8～20除具有上述部分外，还有传动部分等。

（1）叶轮由10个后倾机翼型叶片，曲线型前盘和平板后盘组成。用铜板或铸铝合金制造，并经动、静平衡校正，空气性能良好，效率高、运转平稳。

（2）机壳做成两种不同型式。NO2.8～12机壳作成整体，不能拆开。NO16～20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心结垂直分为两半，用螺栓连接。

（3）进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

（4）传动部分由主轴、轴承箱、滚动轴承、带轮或联轴器组成。

四、性能与选择

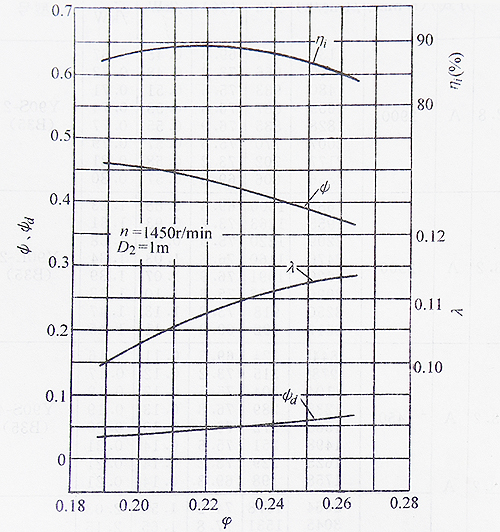

本样本只给NO.10样机的无因次性能表及曲线(见下图）、由该性能表和曲线计算NO.10以上风机的有因次性能参数。

4-72NO.10样机无因次性能表（见下图：）

风机性能一般指在标准状态下输送空气的性能。

机械效率：

电动机储备系数 ：

轴功率

产品参数

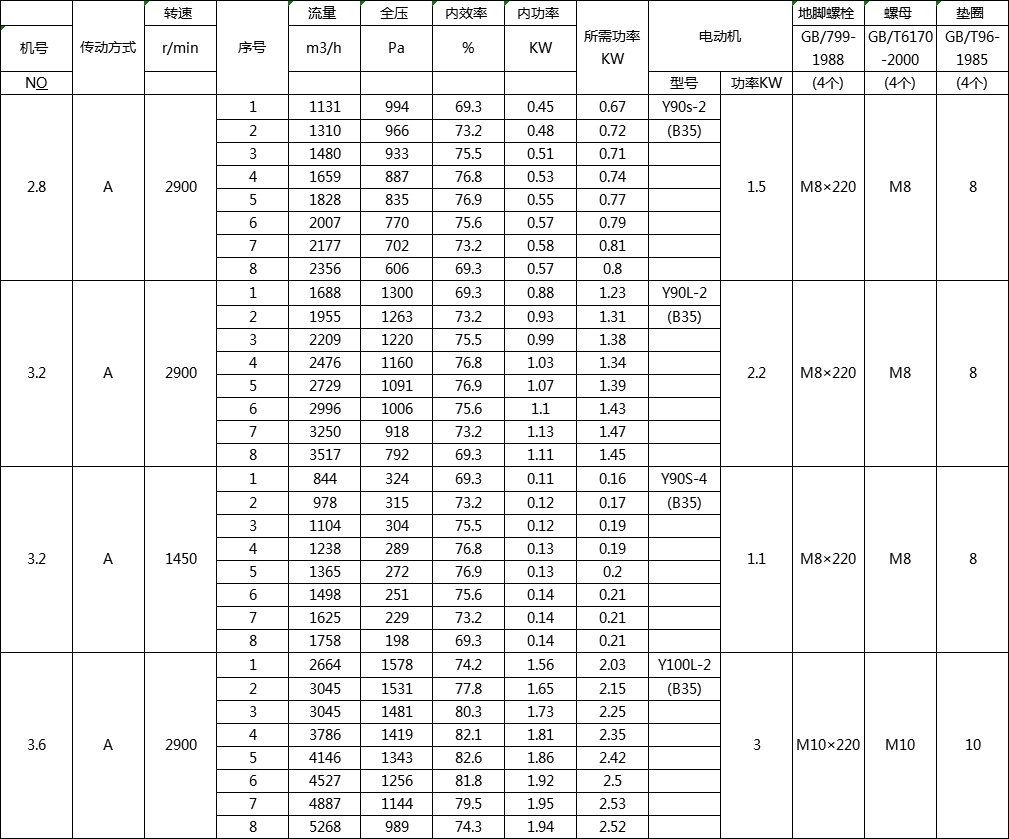

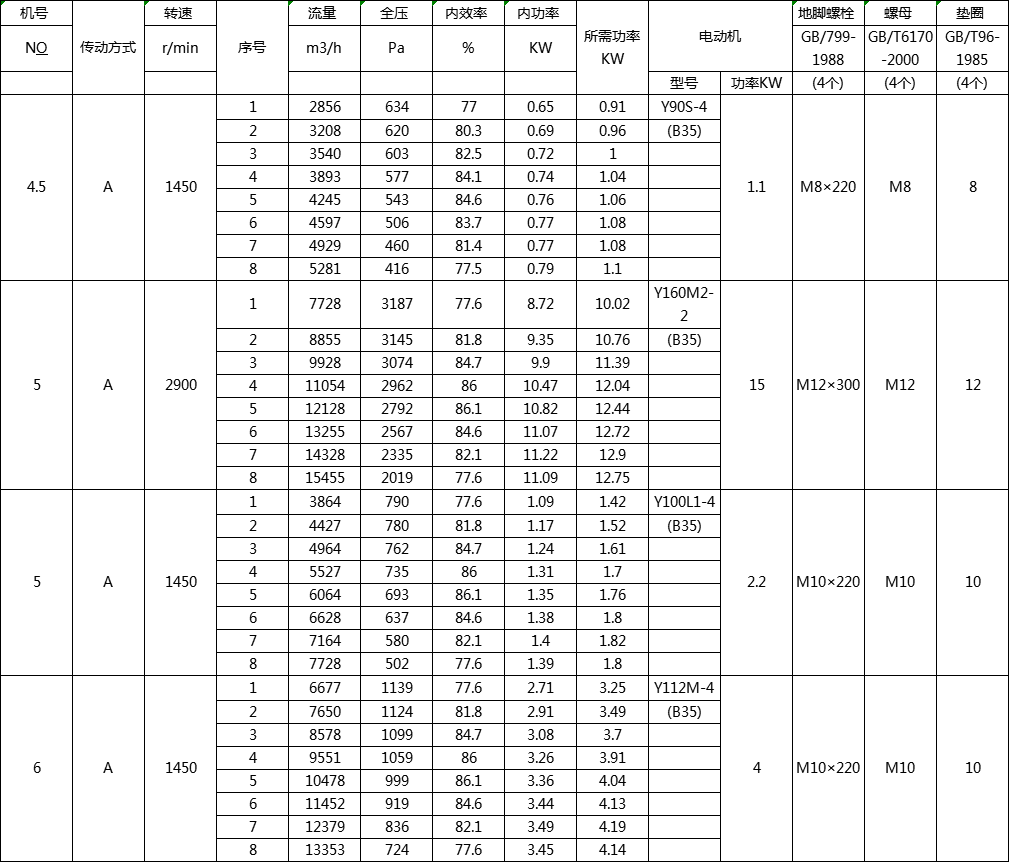

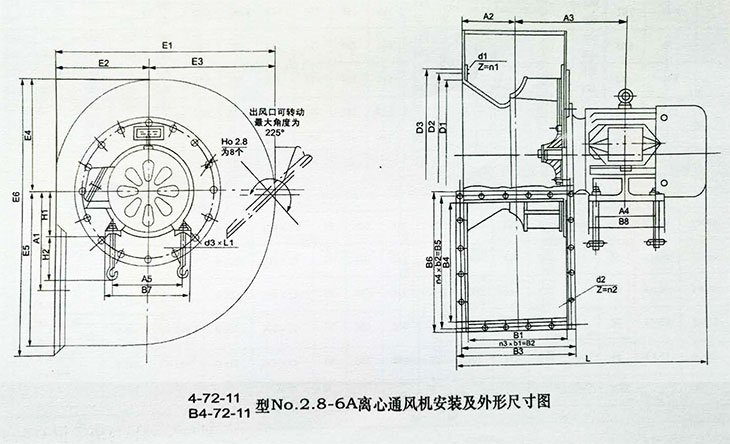

4-72离心通风机性能与选用件表

4-72离心通风机性能与选用件表

4-72离心通风机性能与选用件表

44-72离心通风机性能与选用件表

4-72离心通风机性能与选用件表

4-72离心通风机性能与选用件表

4-72离心通风机性能与选用件表

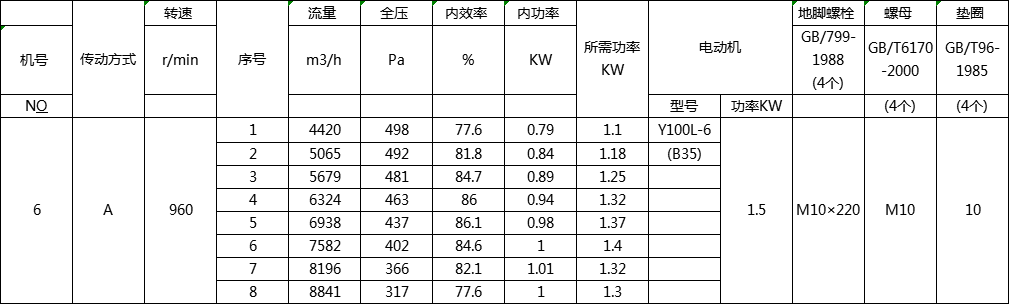

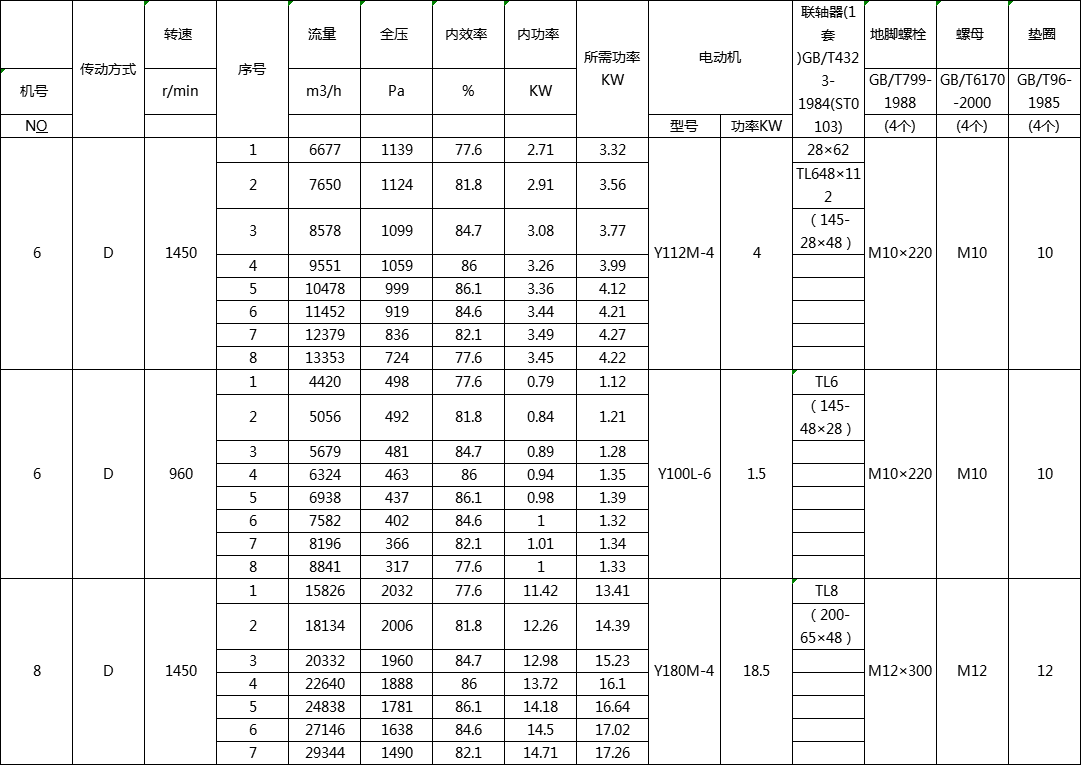

4-72№6C离心通风机性能与选用件表

4-72№6C离心通风机性能与选用件表

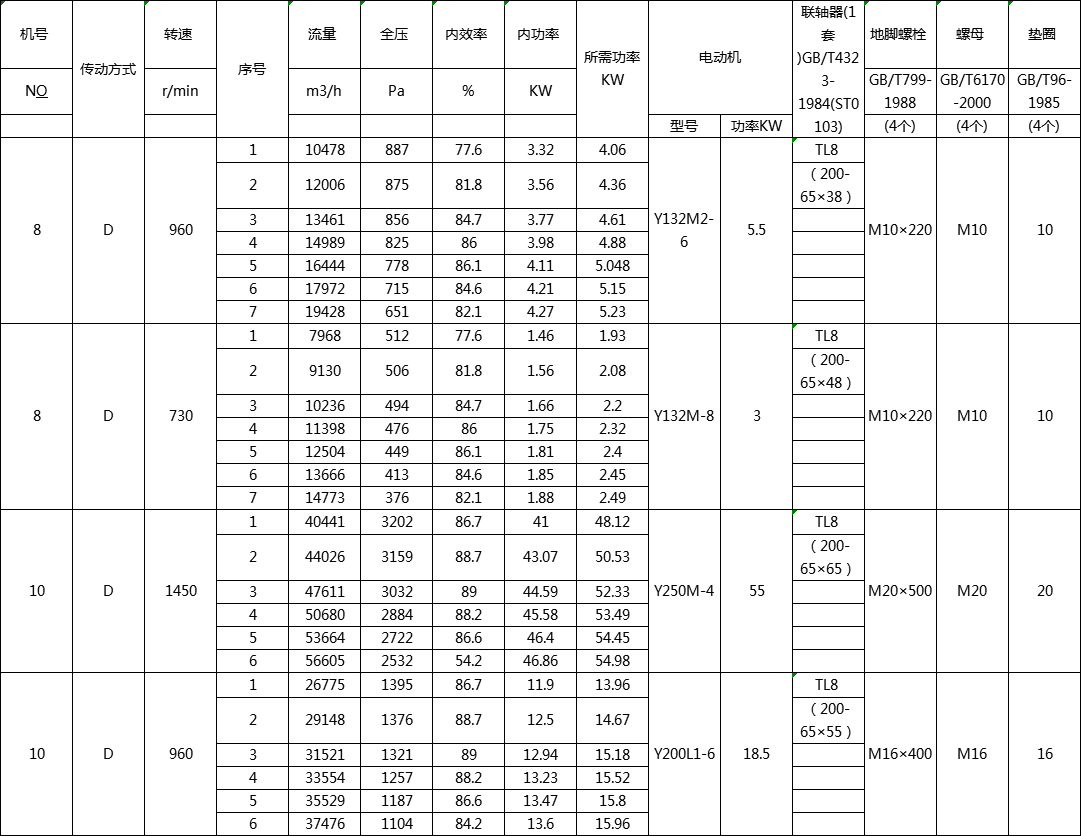

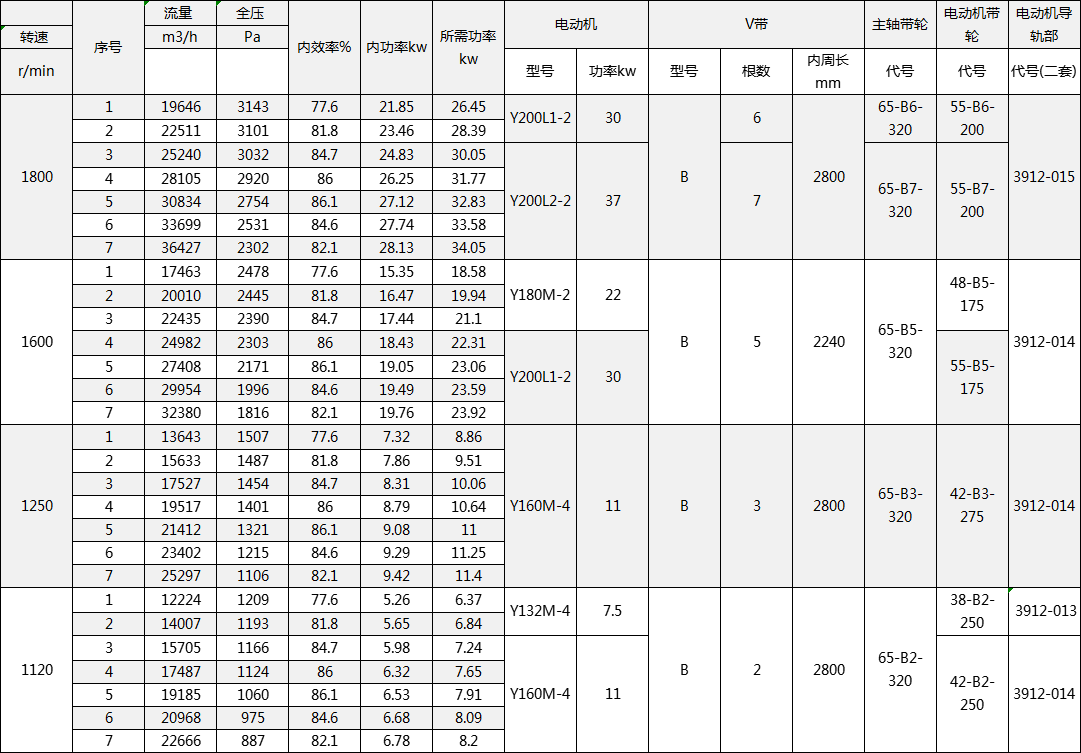

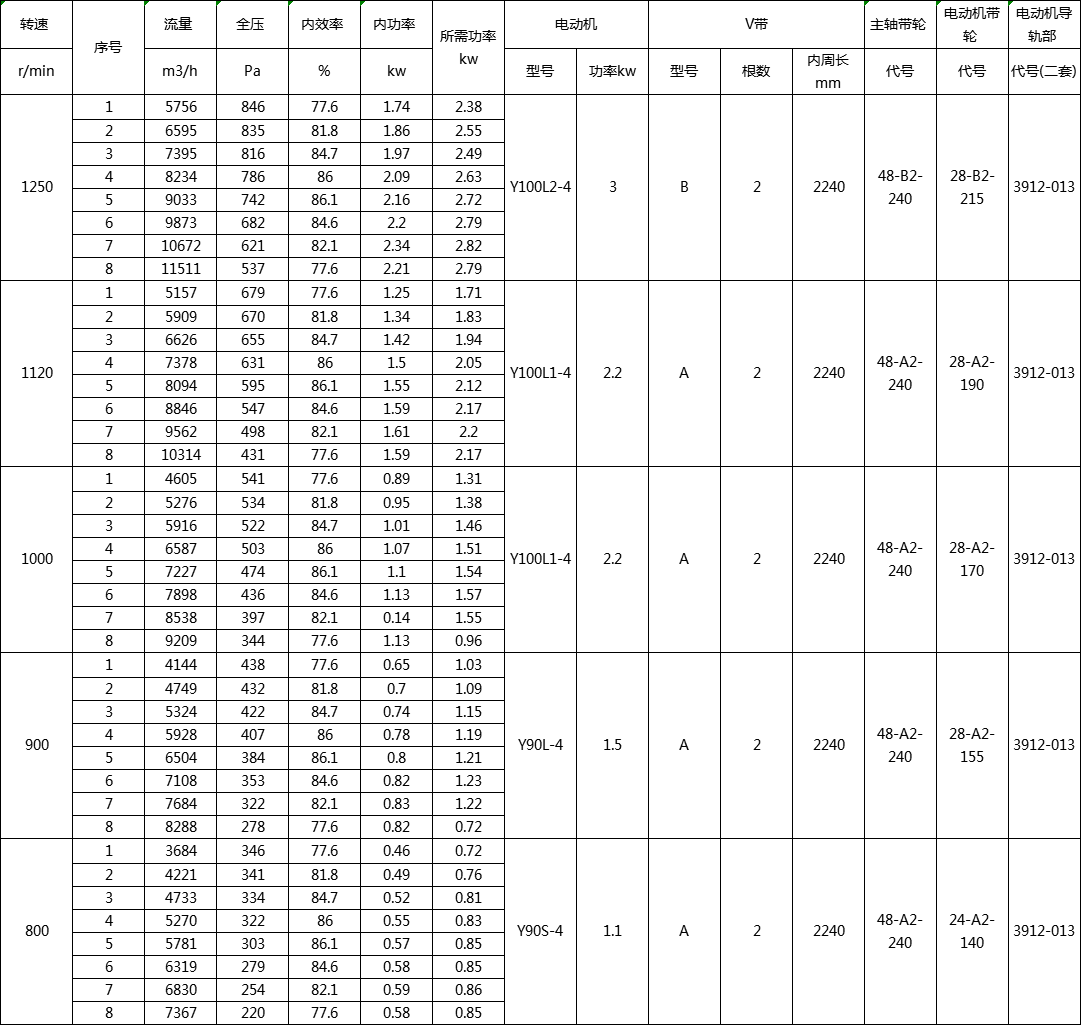

4-72№8C离心通风机性能与选用件表

4-72№8C离心通风机性能与选用件表

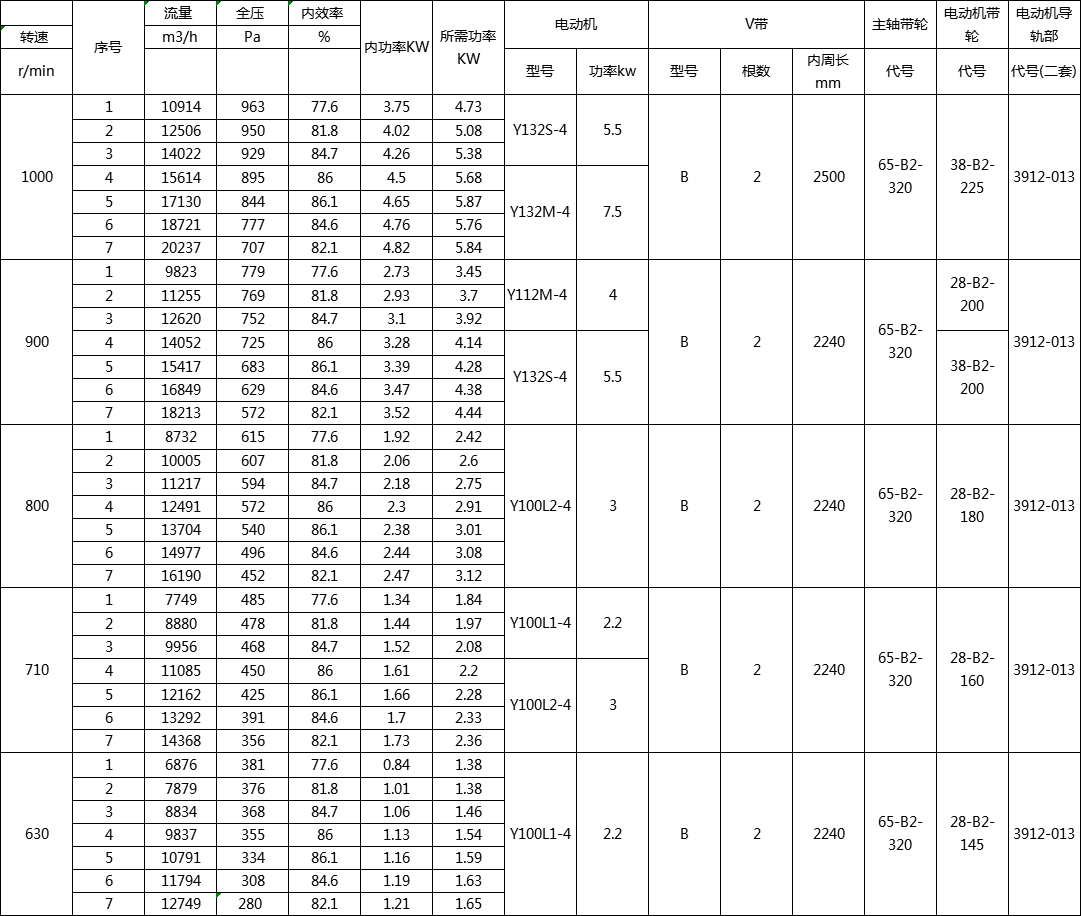

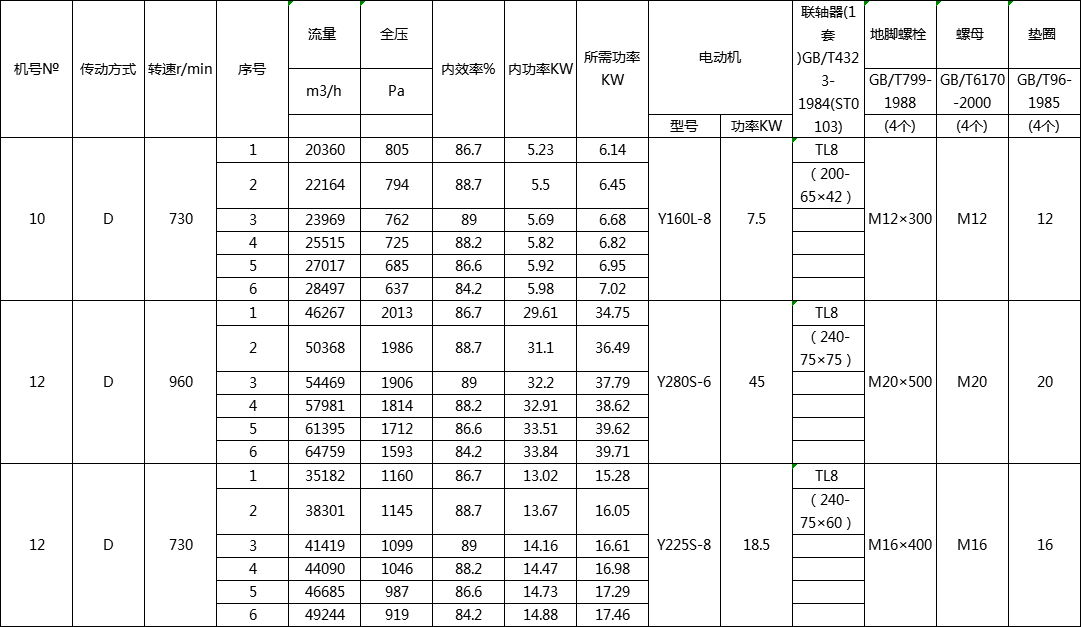

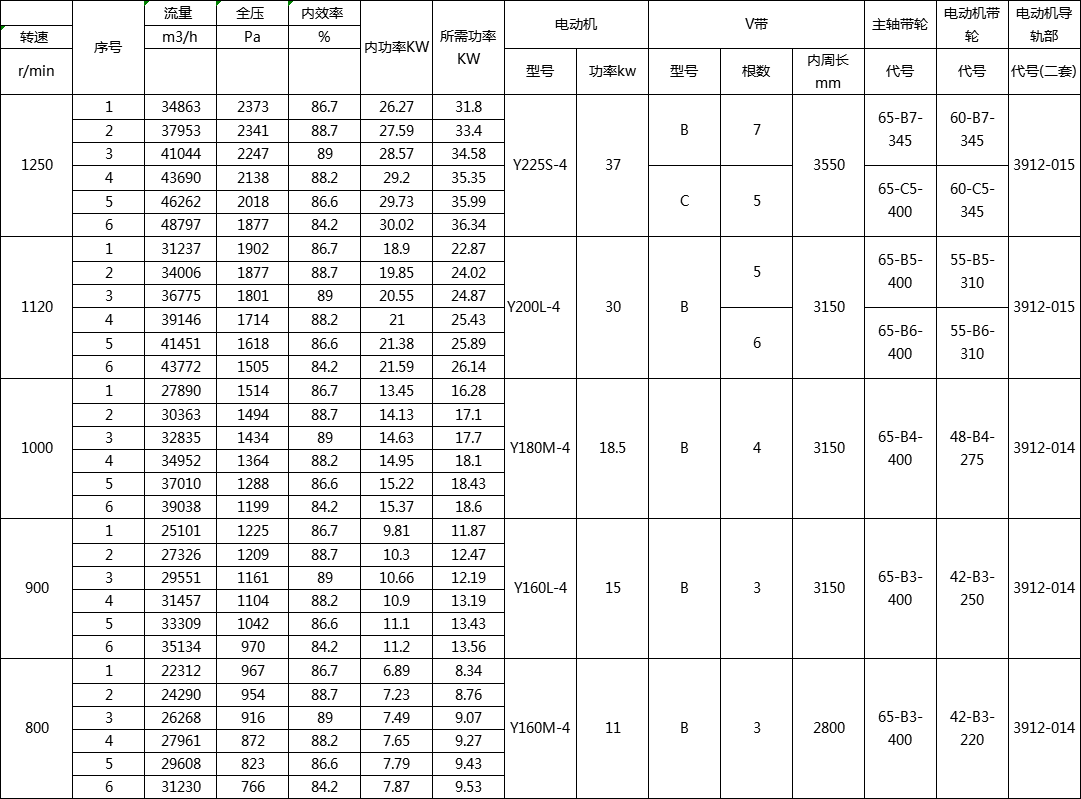

4-72№10C离心通风机性能与选用件表

4-72№10C离心通风机性能与选用件表

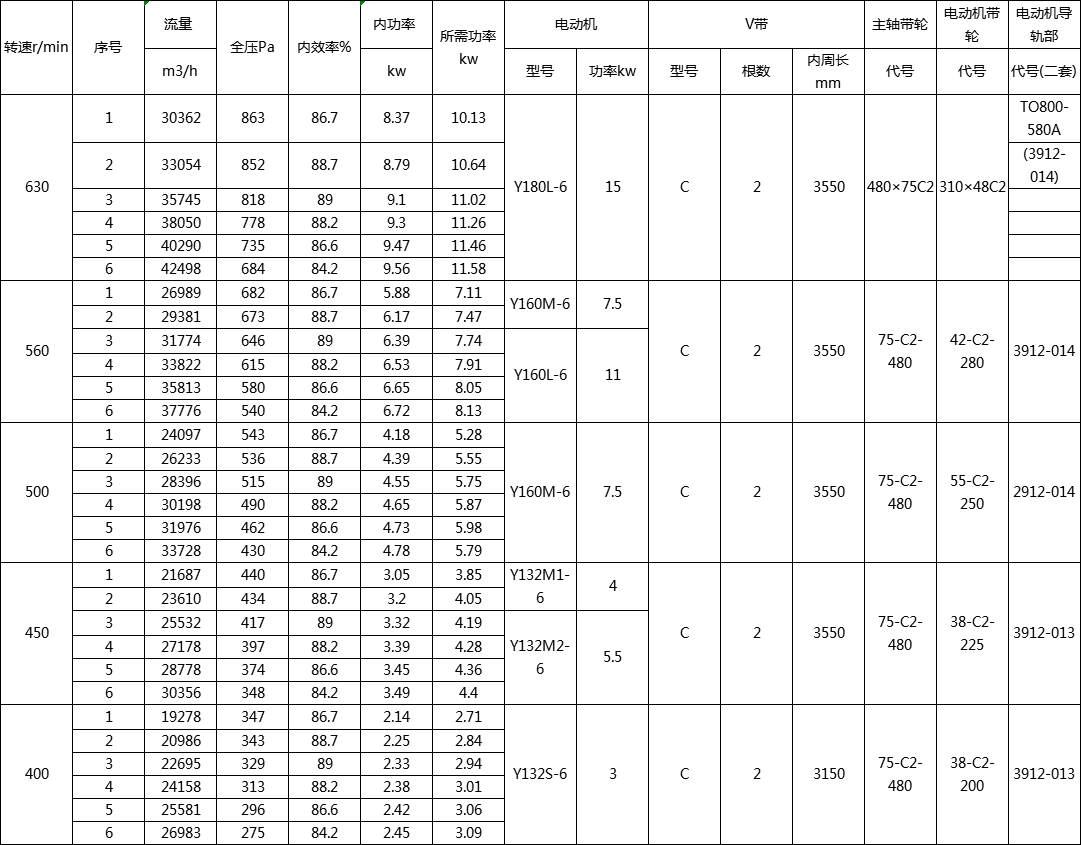

4-72№12C离心通风机性能与选用件表

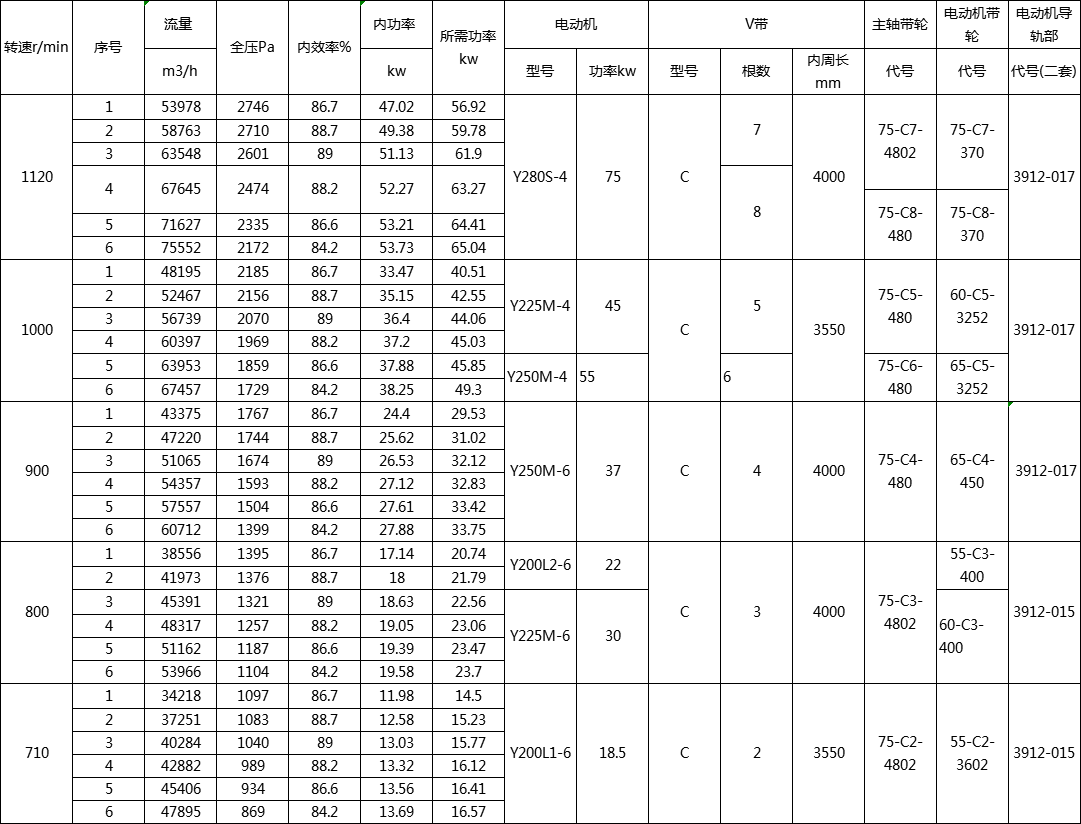

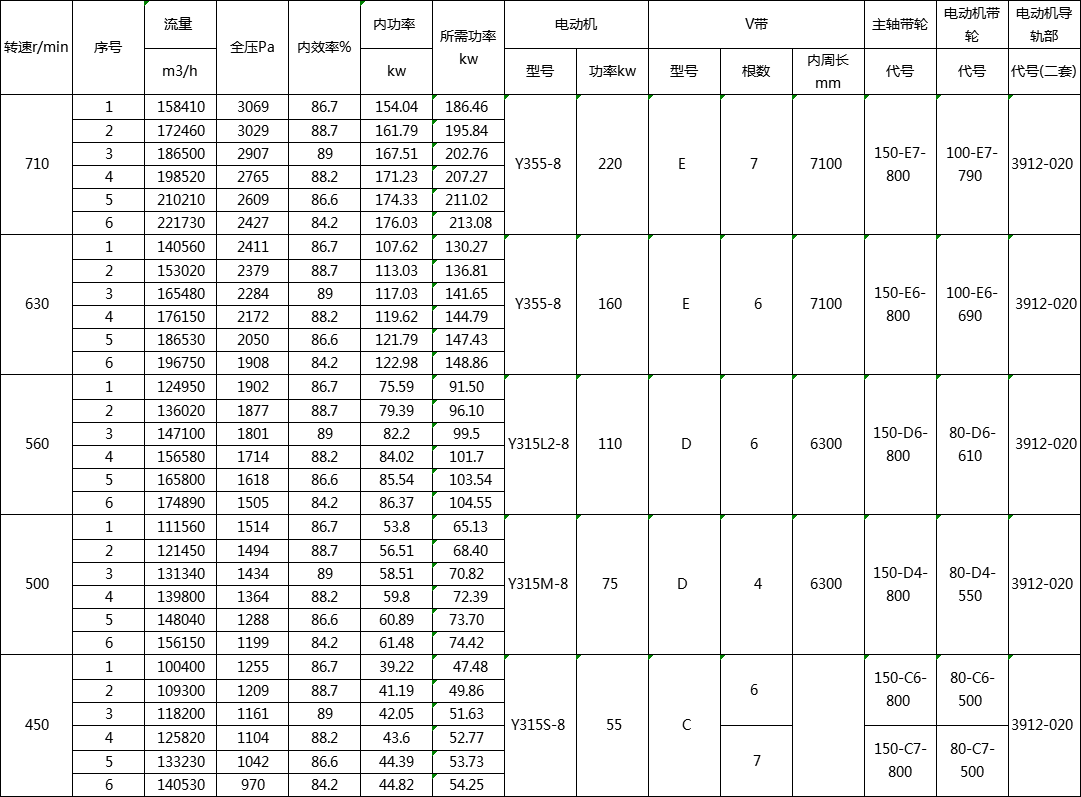

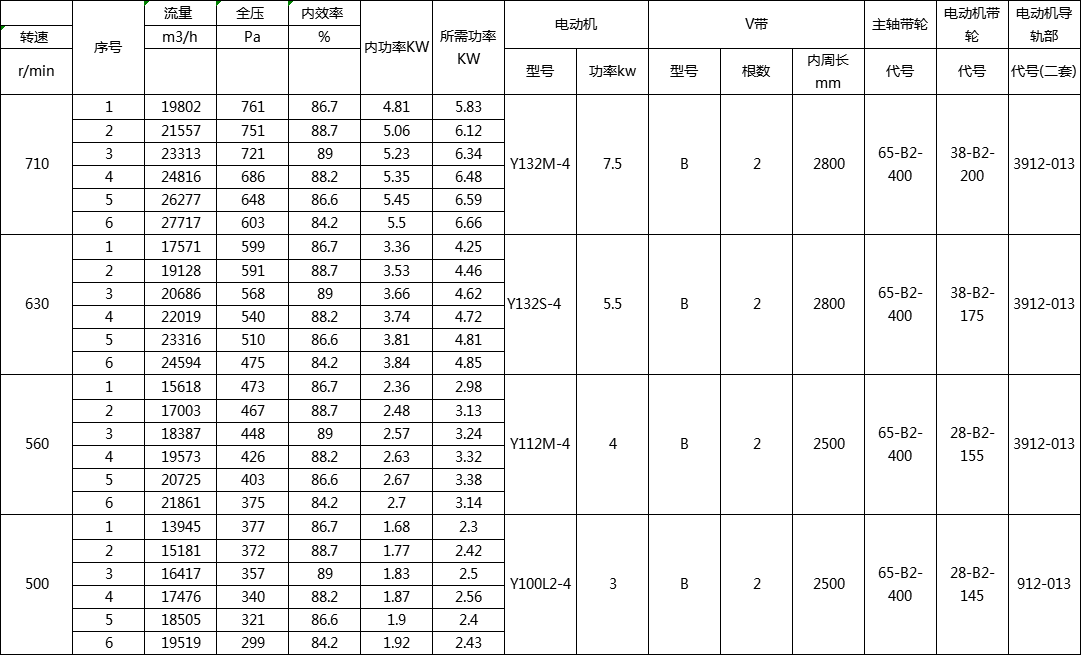

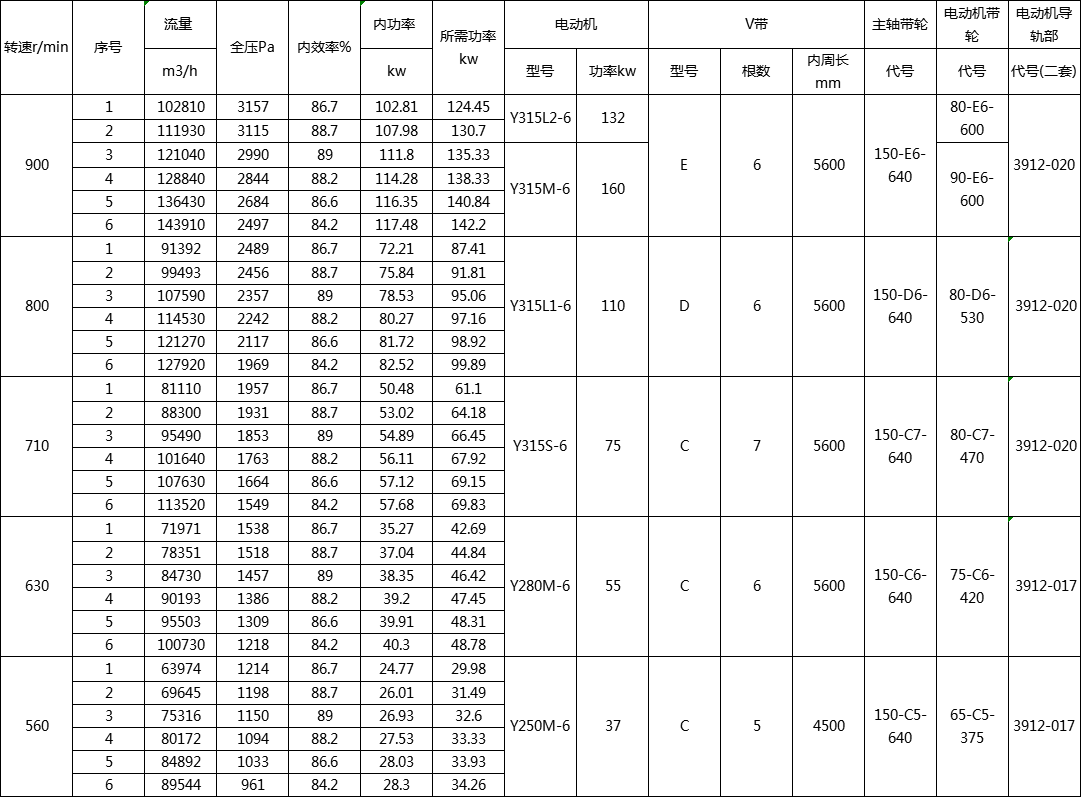

4-72№16B离心通风机性能与选用件表

4-72№16B离心通风机性能与选用件表

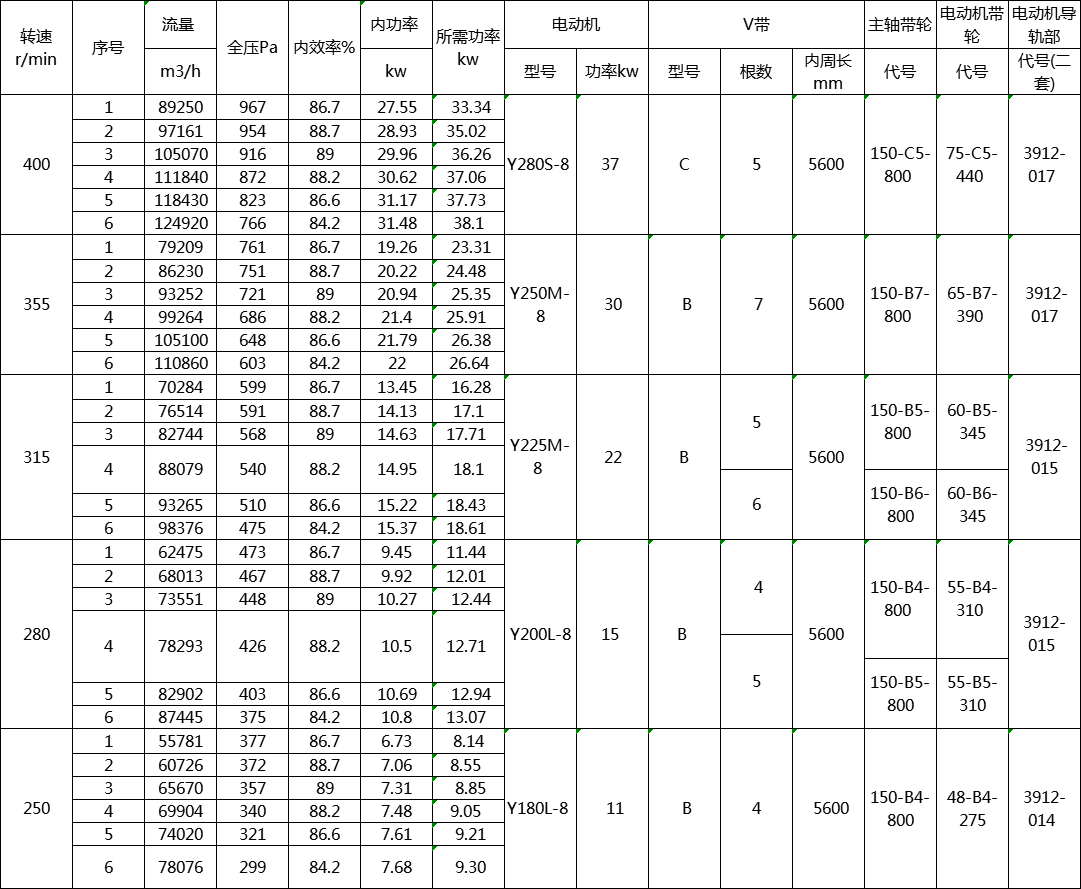

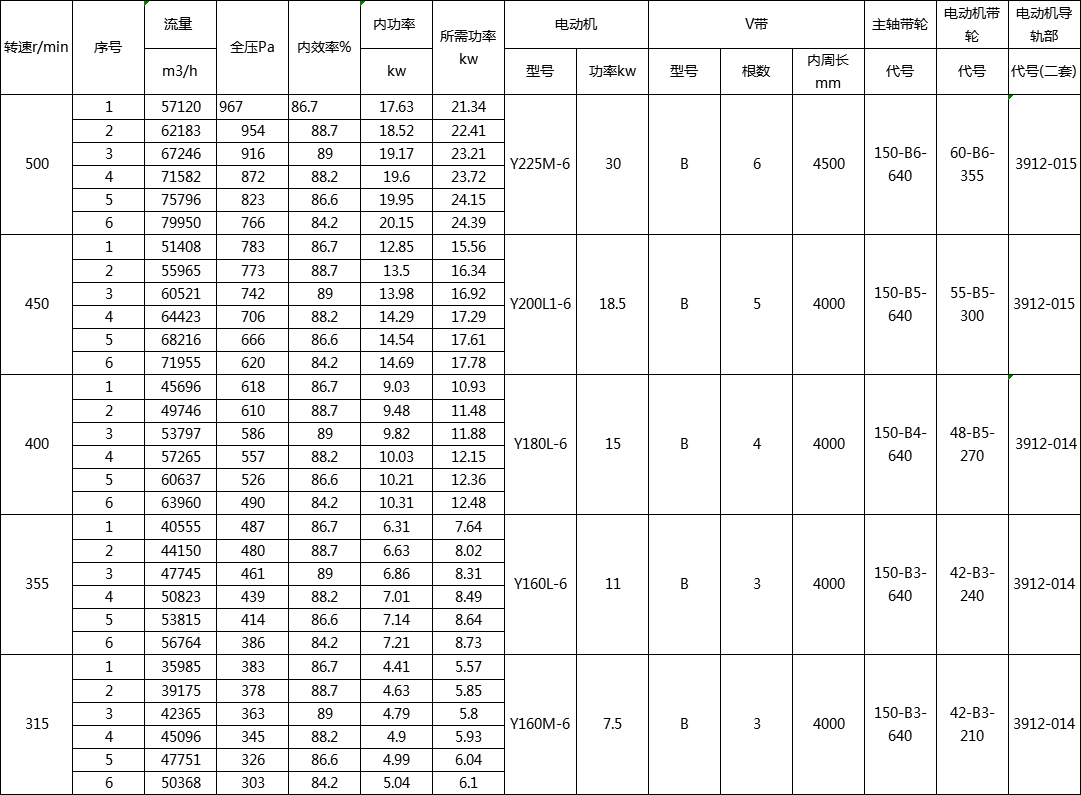

4－72№20B离心通风机性能与选用件表
