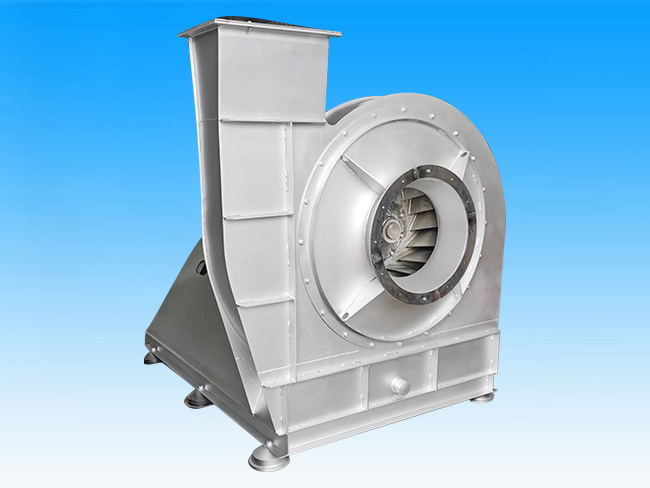

9-26型高压离心式通风机，一般用于锻冶炉及高压强通风，可适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体，尤其适合与大、9-26型高压离心式通风机，一般用于锻冶炉及高压强通风，可适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体，尤其适合与大、中型吹膜机械设备的配套使用。由于其具有效率高、噪音低，性能曲线平坦等诸多优点，经全国各地客户使用，普遍反映风机性能良好，是极为理想的高效节能中型风机。
风机传动方式：No.4-6.3为A式传动，No.7.1-12.5为D式传动。出风口位置角度可按客户需要而定，并可根据客户的实际需求制作非标产品，风机的传动方式为A式和D式。
产品参数
9-26离心通风机性能与选用件表
| 机号NO | 传动方式 | 转速r/min | 序号 | 流量m3/h | 全压Pa | 内效率% | 内功率kW | 所需功率kW | 电动机 | 橡胶垫(4个) | 地脚螺栓 GB/T5782-5783 5785-5786-2000 5784-1986 (4个) | 螺母 GB/T6170- 6171-2000 (4个) | 垫圈 GB/T97.1-97.2-1985 (4个) | |
| 型号 | 功率kW | |||||||||||||
| 4 | A | 2900 | 1 2 3 4 5 6 7 | 2198 2368 2536 2706 2877 3044 3215 | 3852 3820 3765 3684 3607 3502 3407 | 74.70 75.5 75.7 75 73.8 72.1 70 | 3.11 3.28 3.46 3.65 3.86 4.06 4.29 | 3.7 3.9 4.1 4.4 4.6 4.9 5.2 | Y132S1-2 | 5.5 | 13×90 | M10×45 | M10 | 10 |
| 4.5 | A | 2900 | 1 2 3 4 5 6 7 | 3130 3407 3685 3963 4237 4515 4792 | 4910 4863 4776 4661 4545 4412 4256 | 76.1 77.1 77.1 76 74.5 72.3 70 | 5.51 5.87 6.24 6.64 7.06 7.54 7.98 | 6.3 6.8 7.2 7.6 8.1 8.7 9.2 | Y132S2-2 | 7.5 | 13×90 | M10×45 | M10 | 10 |
| Y160M1-2 | 11 | 16×100 | M12×50 | M12 | 12 | |||||||||
| 5 | A | 2900 | 1 2 3 4 5 6 7 | 4293 4706 5114 5527 5941 6349 6762 | 6035 5984 5869 5725 5553 5381 5180 | 77.2 78.2 78 76.7 74.9 72.7 70 | 9.12 9.80 10.48 11.23 12.00 12.81 13.65 | 10.5 11.3 12.0 12.9 13.8 14.7 15.7 | Y160M2-2 | 15 | 16×100 | M12×50 | M12 | 12 |
| Y160L-2 | 18.5 | 16×100 | M12×50 | M12 | 12 | |||||||||
| 5.6 | A | 2900 | 1 2 3 4 5 6 7 | 6032 6612 7185 7766 8346 8919 9500 | 7610 7546 7400 7218 7000 6781 6527 | 77.2 78.2 78 76.7 74.9 72.7 70 | 16.09 16.29 18.47 19.79 21.15 22.57 24.06 | 18.5 19.9 21.2 22.8 24.3 26.0 27.7 | Y180M-2 | 22 | 16×100 | M12×50 | M12 | 12 |
| Y200L1-2 | 30 | 20×100 | M16×60 | M16 | 16 | |||||||||
| 6.3 | A | 2900 | 1 2 3 4 5 6 7 | 8588 9415 10230 11056 11883 12699 13525 | 9698 9616 9429 9195 8915 8636 8310 | 77.2 78.2 78 76.7 74.9 72.7 70 | 28.99 31.12 33.28 35.66 38.12 40.67 43.35 | 33.3 35.8 38.3 41.0 43.8 46.8 49.9 | Y225M-2 | 45 | 20×100 | M16×60 | M16 | 16 |
| Y250M-2 | 55 | 25×130 | M20×75 | M20 | 20 |
| 机号 NO | 传动方式 | 转速 r/min | 序号 | 流量 m3/h | 全压 Pa | 内效率 % | 内功率 kW | 所需功率 kW | 电动机 | 联轴器 GB4323-1984 (一套) | 地脚螺栓 GB/T5782-5783 5785-5786-2000 5784-1986 (4个) | 螺母 GB/T6170- 6171-2000 (4个) | 垫圈 GB/T97.1-97.2-1985 (4个) | |
| 型号 | 功率 kW | |||||||||||||
| 9 | D | 1450 | 1 2 3 4 5 6 7 | 12518 13723 14913 16118 17322 18512 19717 | 4869 4828 4736 4620 4481 4343 4181 | 77.2 78.2 78 76.7 74.9 72.7 70 | 21.56 23.14 24.75 26.53 28.35 30.25 32.24 | 25.3 27.2 29.0 31.1 33.3 35.5 37.8 | Y200L-4 | 30 | TL8 (200-65×55) | M16×400 | M16 | 16 |
| Y225M-4 | 45 | TL8 (200-65×60) | M16×400 | M16 | 16 | |||||||||
| 10 | D | 1450 | 1 2 3 4 5 6 7 | 17172 19319 21465 23612 25758 27905 30052 | 6143 6056 5920 5761 5560 5309 5065 | 80.4 81.2 80.4 78.6 76 73 70 | 35.69 39.19 43.02 47.10 51.35 55.35 59.34 | 41.9 46.0 50.5 55.3 60.3 65.0 69.6 | Y250M-4 | |||||
| 机号 NO | 传动 方式 | 转速 r/min | 序号 | 流量m3/h | 全压 Pa | 内效率 % | 内功率 kW | 所需功率 kW | 电动机 | 联轴器 GB4323-1984 (一套) | 地脚螺栓 GB/T5782-5783 5785-5786-2000 5784-1986 (4个) | 螺母 GB/T6170- 6171-2000 (4个) | 垫圈 GB/T97.1-97.2-1985 (4个) | |
| 型号 | 功率 kW | |||||||||||||
| 9 | D | 1450 | 1 2 3 4 5 6 7 | 12518 13723 14913 16118 17322 18512 19717 | 4869 4828 4736 4620 4481 4343 4181 | 77.2 78.2 78 76.7 74.9 72.7 70 | 21.56 23.14 24.75 26.53 28.35 30.25 32.24 | 25.3 27.2 29.0 31.1 33.3 35.5 37.8 | Y200L-4 | 30 | TL8 (200-65×55) | M16×400 | M16 | 16 |
| Y225M-4 | 45 | TL8 (200-65×60) | M16×400 | M16 | 16 | |||||||||
| 10 | D | 1450 | 1 2 3 4 5 6 7 | 17172 19319 21465 23612 25758 27905 30052 | 6143 6056 5920 5761 5560 5309 5065 | 80.4 81.2 80.4 78.6 76 73 70 | 35.69 39.19 43.02 47.10 51.35 55.35 59.34 | 41.9 46.0 50.5 55.3 60.3 65.0 69.6 | Y250M-4 | |||||
