9-19耐高温离心风机


产品详情

一、用途

9-19型离心通风机,一般用于锻冶炉及高压强制通风,并可广泛用于输送物料、输送空气于无腐蚀性不自燃,不含粘性物质之气体。介质温度一般不超过50℃(最高不超过80℃),介质中所含尘土及硬质颗粒不大于150mg/m3。

二、 结构形式

本通风机为单吸入式,有NO4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。

通风机可制成右旋和左旋两种型式。从电动机一端正视,如叶轮顺时针旋转称右旋风机,以“右”表示;逆时针旋转称左旋风机,以“左”表示。

风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成0°,45°,90°,135°,180°,225°共六种角度。

风机的传动方式为A式(NO4-6.3)和D式(NO7.1-16)两种。


三、结构特点

NO4-6.3主要由叶轮、机壳、进风口、支架等组成:NO7.1-16主要由叶轮、机壳、进风口、传动组等组成。

(1)叶轮:9-19型风机叶片为12片,9-26型风机叶片为16片。均属前向弯曲叶型。叶轮扩压器外缘最高圆周速度不超过140m/S。叶轮成型后经静、动平衡校正,帮运转平稳。

(2)机壳:用普通钢板焊接成蜗形壳整体。

(3)进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板组上。

(4)传动组:由主轴、轴承管、联轴器等组成,主轴由优质钢制成,轴质箱整体结构,采用球轴承,用轴承润滑脂润滑。

四、性能与选择

9-19型风机只给NO10样机的无因次性能表及曲线。由给出的无因次性能表或曲线计算NO10风机的有因次性能。


9-19型NO.10样机无因次性能曲线(上图)

当使用状态为非标准状态时,必须把非标准状态的性能换算到标准状态的性能,然后根据换算性能选择风机。






         1



        2



          3



          4



            5



             6




                7



                    φ



                    0.03



                    0.037



                    0.044



                    0.051



                    0.058



                    0.065





       0.072



                    ψ



                    0.828



                    0.842



                    0.835



                    0.814



                    0.78



                    0.745





  0.705



                    Ψb



                    0.0478



                    0.0725



                    0.1025



                    0.1380



                    0.1793



                    0.2263





      0.2792



                    λ



                    0.03247



                    0.0389



                    0.0451



                    0.05125



                    0.05785



                    0.065





      0.0725



                    ηm



                    0.765



                    0.800



                    0.815



                    0.81



                    0.782



                    0.745





    0.700


电动机储备系数

                轴功率/KW

                        <0.5

  >0.5~1

       >1~2

 >2~5

        >5

                    K

                    1.5

                    1.4

                    1.3

                    1.2

                    1.15


产品参数

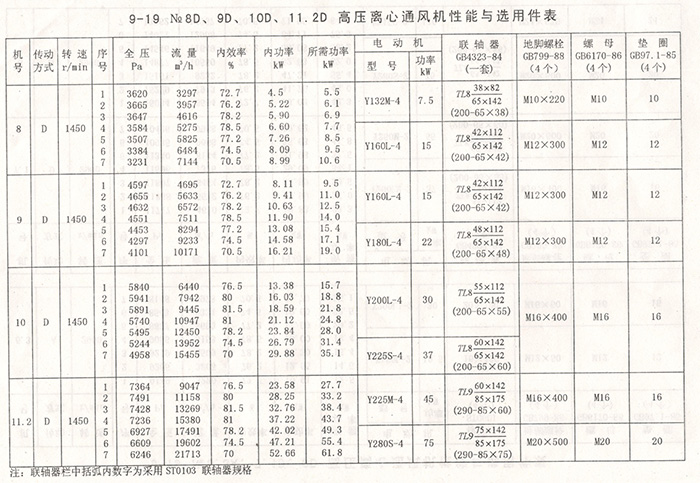

9-19 离心通风机性能与选用件表



机号
NO

              传动
方式

                   转速
r/min



                流量
m3/h

                  全压
Pa



率
%

                   内功率
kW

                   所需功率
kW

 电动机

橡胶垫
(4个)

      螺栓
GB/T 5782-5783、5785-5786-2000
GB/T5784-1986
(4个)

           螺母
GB/T6172-6173-2000
(4个)

      垫圈
GB/T97.1-97.2-1985
(4个)

   型号

              功率
kW

                    4

                    A

                    2900

                    1
2
3
4
5
6
7

                    824
970
1116
1264
1410
1558
1704

                    3584
3665
3647
3597
3507
3384
3253

                    70
73.5
75.5
76
75.5
73.3
70

                    1.16
1.33
1.48
1.64
1.80
1.97
2.17

                    1.5
1.7
1.9
2.1
2.3
2.6

                    Y90-2

                    2.2

                    11×70

                    M8×40

                    M8

                    8

                    Y100L-2

                    3

                    13×90

                    M10×45

                    M10

                    10

                    4.5

                    A

                    2900

                    1
2
3
4
5
6
7

                    1174
1397
1616
1839
2062
2281
2504

                    4603
4684
4672
4580
4447
4297
4112

                    71.2
75
77
77.3
76.2
73.8
70

                    2.07
2.38
2.68
2.98
3.29
3.63
4.03

                    2.5
2.9
3.2
3.6
3.9
4.4
4.8

                    Y112M-2

                    4

                    13×90

                    M10×45

                    N10

                    10



                    5

                    A

                    2900

                    1
2
3
4
5
6
7

                    1610
1932
2254
2576
2844
3166
3488

                    5697
5768
5740
5639
5517
5323
5080

                    72.7
76.2
78.2
78.5
77.2
74.5
70.5

                    3.43
3.98
4.50
5.04
5.54
6.17
6.86

                    4.1
4.8
5.4
5.8
6.4
7.1
7.9







                    Y132S2-2

                    7.5

                    13×90

                    M10×45

                    M10

                    10

                    Y160M1-2

                    11

                    16×100

                    M12×50

                    M12

                    12

                    5.6

                    A

                    2900

                    1
2
3
4
5
6
7

                    2262
2714
3167
3619
3996
4448
4901

                    7182
7273
7236
7108
6954
6709
6400

                    72.7
76.2
78.2
78.5
77.2
74.5
70.5

                    6.05
7.02
7.93
8.88
9.76
10.88
12.09

                    7.0
8.1
9.1
10.2
11.2
12.5
13.9



                    16×100

                    M12×50

                    M12

                    12

                    Y160M-2

                    11

                    Y160L-2

                    18.5

                    16×100

                    M12×50

                    M12

                    12

                    6.3

                    A

                    2900

                    1
2
3
4
5
6
7

                    3220
3865
4509
5153
5690
6334
6978

                    9149
9265
9219
9055
8857
8543
8148

                    72.7
76.2
78.2
78.5
77.2
74.5
70.5

                    10.91
12.65
14.30
16.00
17.59
19.60
21.79

                    12.5
14.5
16.4
18.4
20.2
22.5
25.1

                    Y160L-2

                    18.5

                    16×100

                    M12×50

                    M12

                    12

                    Y200L1-2

                    30

                    20×100

                    M16×60

                    M16

                    16







9-19系列NO4~6.3A离心通风机外形及安装尺寸图 (上图)

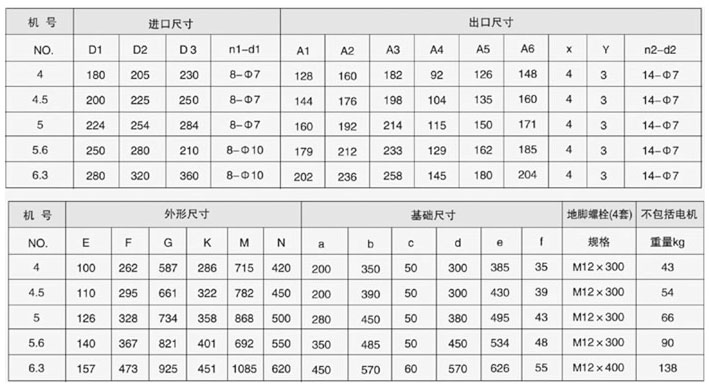

9-19系列NO4~6.3A离心通风机外形及安装尺寸表 (下表)






9-19 系列NO7.1~16D离心通风机外形及安装尺寸图 (上图)

9-19 系列NO7.1~16D离心通风机外形及安装尺寸表 (下表)

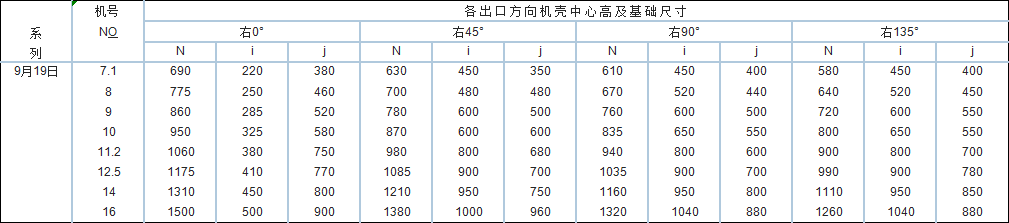

9-19系列NO7.1~16D离心通风机外形及安装尺寸表

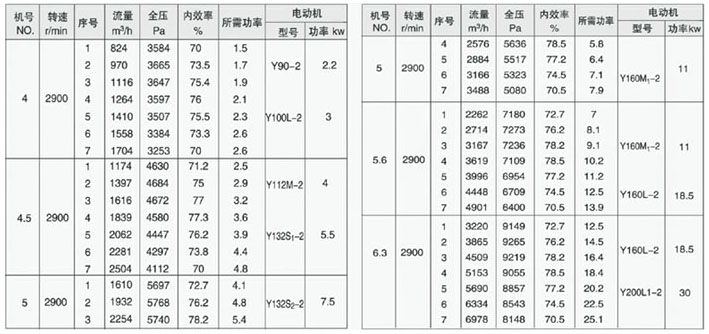

通风机性能选用表


外形及安装尺寸表
